1. 동작
STM32의 특정 번지에 블록으로 저장된 데이타들을 읽어들여서 꺽은선 그래프로 출력한다.
2. 화면설정

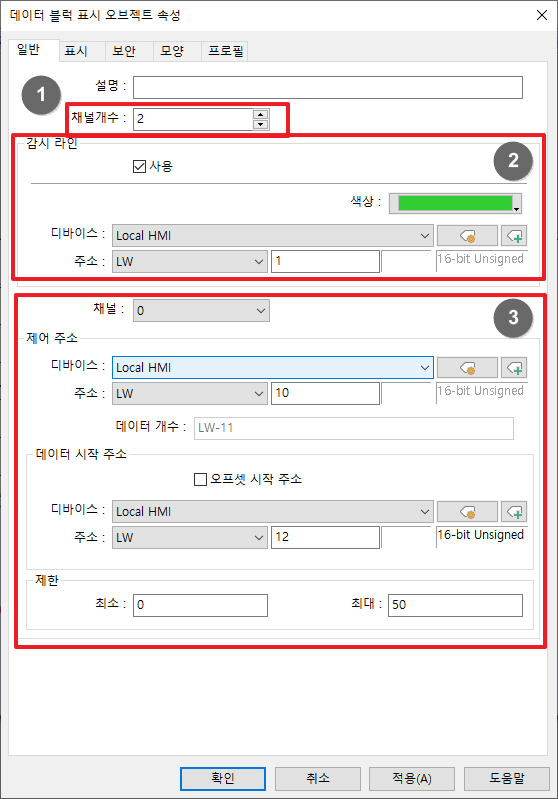

오브젝트>챠트>데이터블록표시 클릭하면 아래 팝업메뉴가 나타난다. 아래 화면과 같이 설정한다.
1번항목 채널개수에 2를 선택한다.
감시라인 영역에 사용옵션을 체크한 후, LW_1을 설정한다.
제어주소와 데이타제어주소를 설정한다. 제어주소가 설정되면, 데이터개수 번지는 자동할당된다.
데이타시작주소도 자동할당 되는 데, 이 값은 다른채널과 충돌이 일어 나지 않토록 정해주어야 한다.

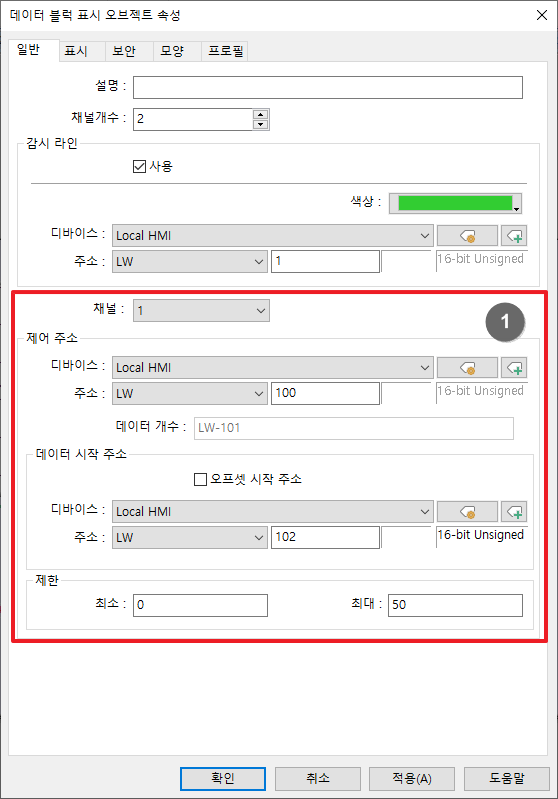

치녈번호를 1로 설정하고 제어주소와 데이터시작주소를 설정한다.

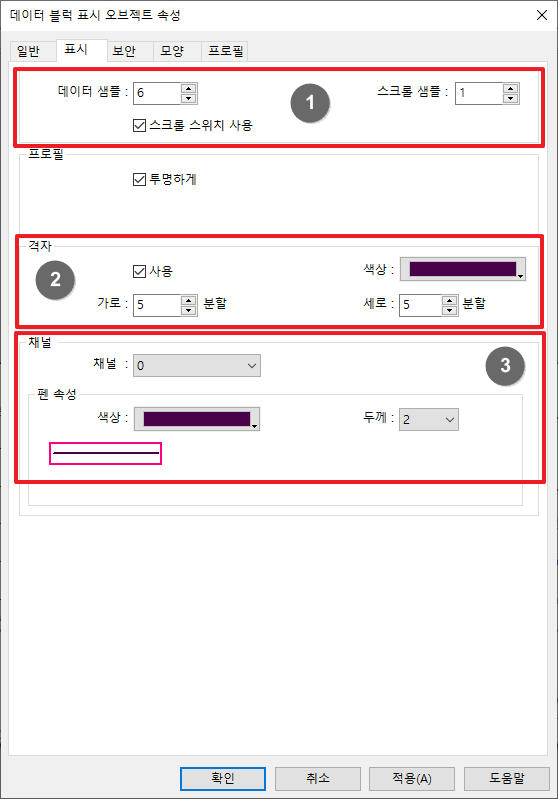

표시탭의 화면을 아래 화면처럼 설정한다.
1번 데이터샘플을 스크롤샘플 1로 설정한다.
2번 격자를 가로/세로 각각 5로 놓는다.
3번 채널 속성을 설정한다.
3. 화면 구성

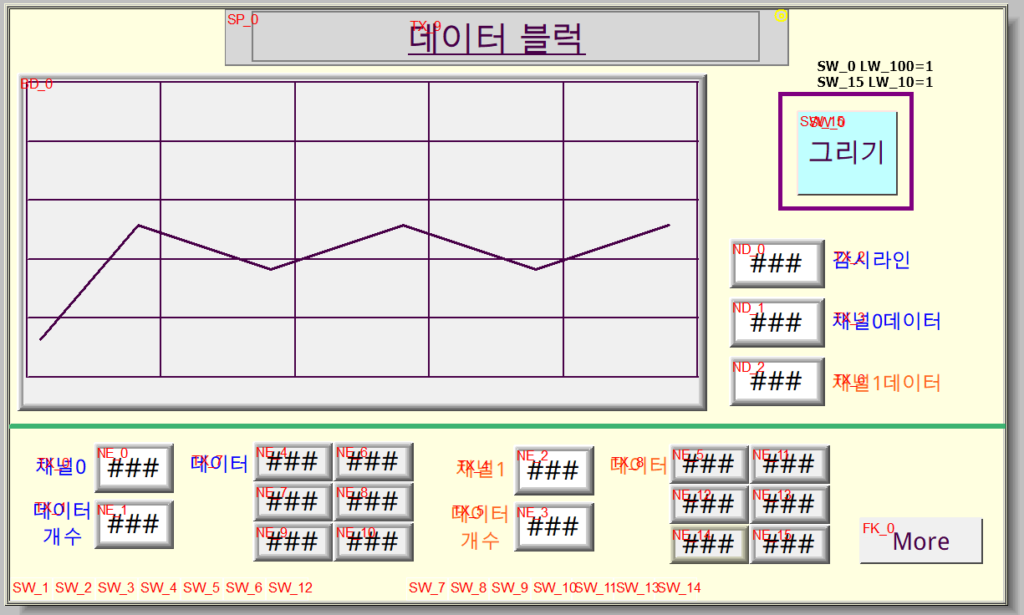

그리기 버튼 클릭하면 [제어주소] LW_10&LW_100에 값이 1로 설정된다. 이 값이 1로 설정되면 그래프를 그린다.

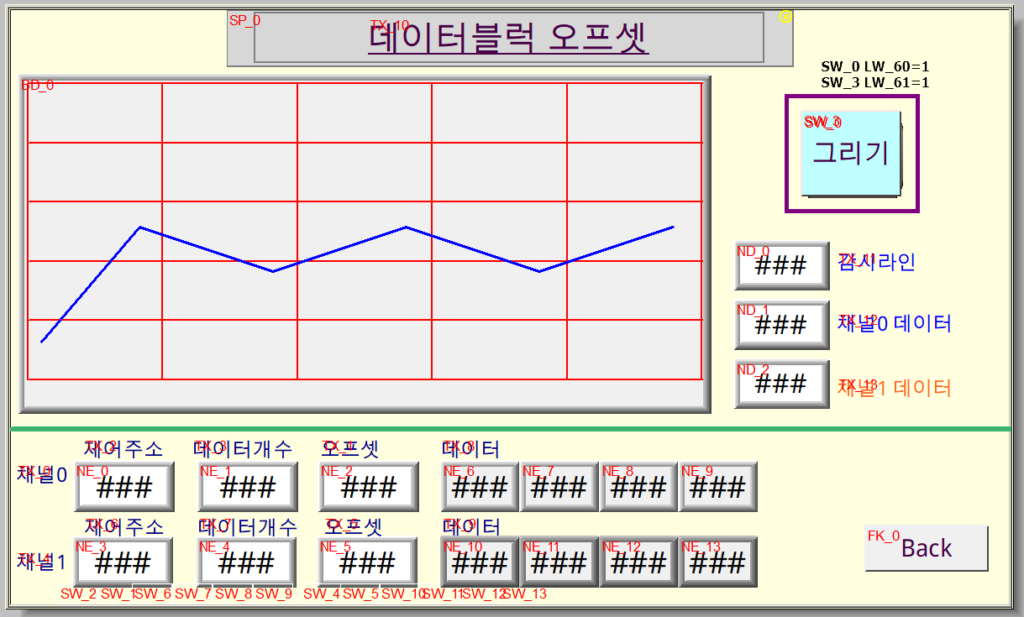

그리기 버튼 클릭하면 [제어주소] LW_60&LW_61에 값이 1로 설정된다. 이 값이 1로 설정되면 그래프를 그린다.
[감시] 기능을 사용하면, 사용자가 체크한 포인트의 꺾은선을 확인할 수 있습니다. 사용자가 데이터 블럭 오브젝트를 생성하면, [감시라인]이 표시가 됩니다. 그리고 지정된 주소에 값을 쓰게 됩니다. 사용자는 [감시라인]을 통하여 터치한 곳의 값을 숫자로 확인할 수 있습니다.
